Temperaturschalter

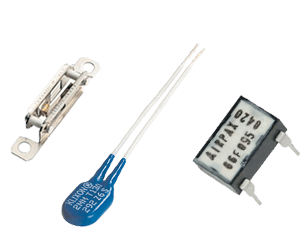

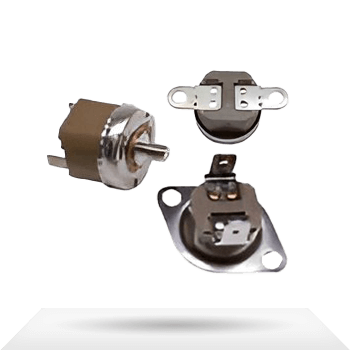

Airpax Bimetallschalter style=     Klixon Temperaturschalter

Thermische Bimetallschalter von AIRPAX® und KLIXON®

Die Temperaturschalter von KLIXON® und AIRPAX® sind kompakte, leichte Schutzvorrichtungen, die so konzipiert sind, dass sie kurzzeitig Kurzschlüsse oder ausgedehnte Überlastungen in Anwendungen unterbrechen, die einen präzisen, zuverlässigen Betrieb erfordern. Um eine Störungsauslösung zu vermeiden, die durch zufällige oder vorübergehende Überlastungen verursacht wird, weisen diese Temperaturschalter eine inhärente thermische Zeitverzögerung auf. Damit können Geräte mit maximaler Sicherheit betrieben werden.

  • Thermischer Geräteschutz
  • Vielseitige Gehäuseformen
  • Sichere Funktionsweise

Highlights

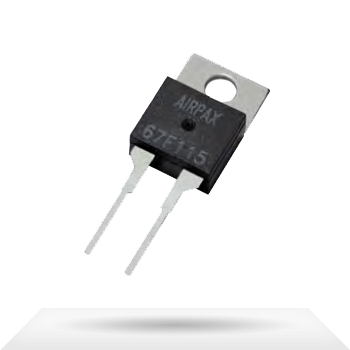

Airpax 6700 Temperaturschalter
6700 Serie
TO-220 Gehäuse
  • Datenblatt
  • 0.001-0.5A
    Max:48Vdc
  • 40°C bis 130°C
  • 100.000
  • cЯUus, VDE, Mil-Std-202

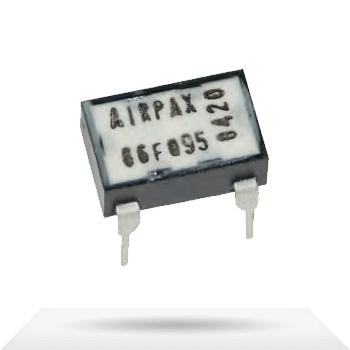

Airpax 6600 Temperaturschalter
6600 Serie
8-Pin DIP Gehäuse
  • Datenblatt
  • 0.001-1A
    Max:48Vdc, 120Vac
  • 40°C bis 130°C
  • 100.000
  • cЯUus, VDE, Mil-Std-202

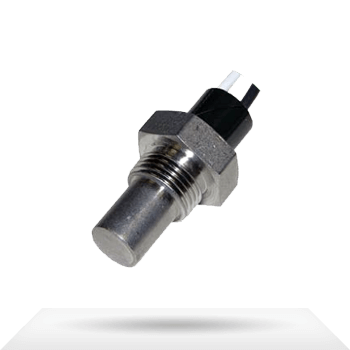

Airpax 6024 Temperaturschalter
6024 Serie
Edelstahl- oder Messinggehäuse
  • Datenblatt
  • 0.5A - 1A
    Max:48Vdc, 120Vac
  • 40°C bis 130°C
  • 30.000
  • -

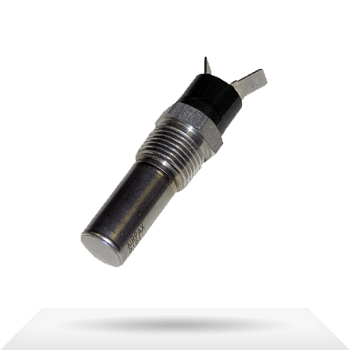

Airpax 5100 Temperaturschalter
5100 Serie
Gehäuseisolation & Hermetisch
  • Datenblatt
  • 1.5A bis 3A
    Max:32Vdc, 240Vac
  • 2°C bis 249°C
  • 100.000
  • UL, CSA, LR, cЯUus
    MIL- STD-202

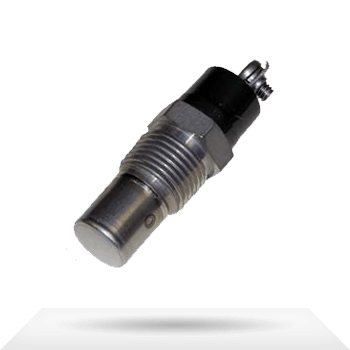

Airpax 5020 Temperaturschalter
5020 Serie
Gehäusemasse & Hermetisch
  • Datenblatt
  • 3A
    Max:32Vdc
  • 2°C bis 249°C
  • 100.000
  • MIL-STD-202
    MIL-S-12285/1

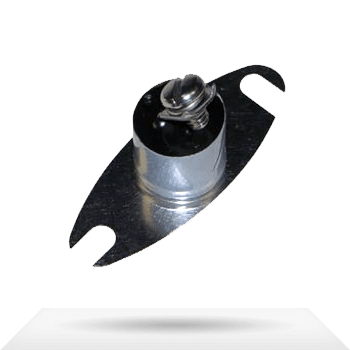

Airpax 5011 Temperaturschalter
5011 Serie
Hermetisches Gehäuse
  • Datenblatt
  • 2A - 3A
    Max:32Vdc, 120Vac
  • 60°C bis 249°C
  • 100.000
  • MIL-STD-202

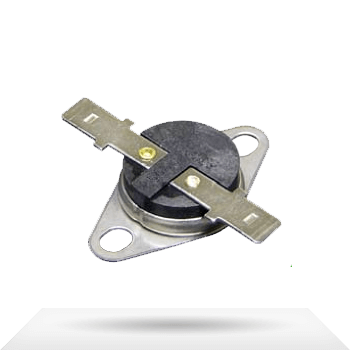

Airpax 5003 Temperaturschalter
5003 Serie
Kleines Profildesign
  • Datenblatt
  • 1.5A - 5A
    Max:48Vdc, 240Vac
  • 2°C bis 163°C
  • 100.000
  • -

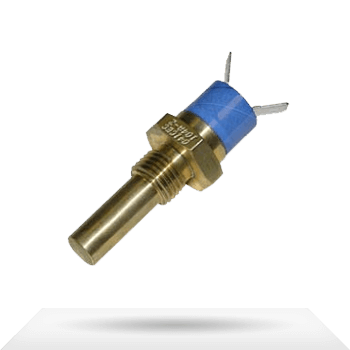

Airpax 4100 Temperaturschalter
4100 Serie
Messinggehäuse
  • Datenblatt
  • 1A - 3A
    Max:32Vdc, 120Vac
  • 40°C bis 130°C
  • 30.000
  • MIL-STD-202

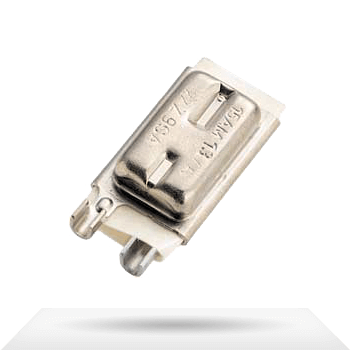

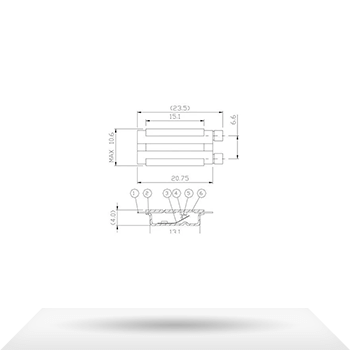

Klixon AM Serie Temperaturschalter
AM
US, AS & EU-Standard für AC-Motoren
  • Datenblatt
  • 4-60A
    Max: 16Vdc / 600Vac
  • 65°C bis 175°C
  • Max: 10.000
  • UL, C-UL, CSA, USR
    CNR, ENEC, CQC

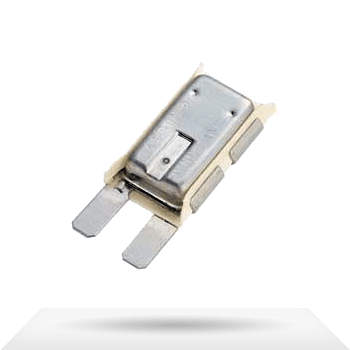

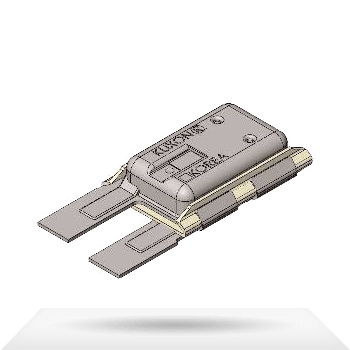

Klixon AP Serie Temperaturschalter
AP Serie
Für DC-Motoren
  • Datenblatt
  • 3–40A
    Max: 30Vdc
  • 100°C bis 170°C
  • Max: 30.000
  • -

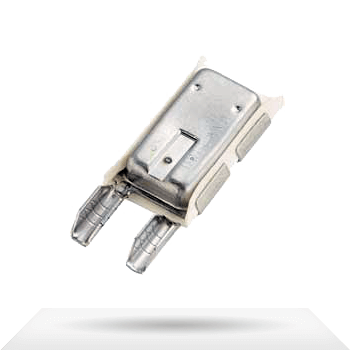

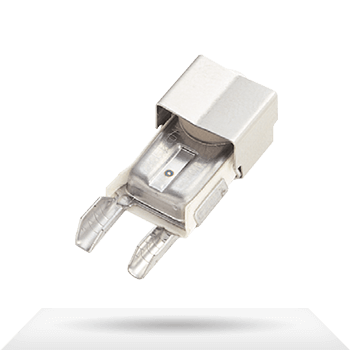

Klixon Schutzschalter MP Serie
MP Serie
Klein, Selbsthaltend & Flexibel
  • Datenblatt
  • 18-27.5A
    Max:250Vac
  • 80°C bis 170°C
  • Max: 15.000
  • UL, C-UL, CSA, ENEC, CQC

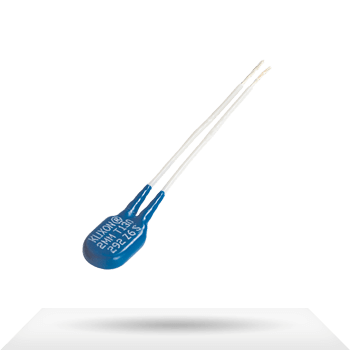

Klixon MM Serie
MM Serie
Extrem klein mit variablen Litzen
  • Datenblatt
  • 7A
    250Vac
  • 70°C bis 160°C
  • Max: 3.000
  • UL, C-UL, CSA, ENEC

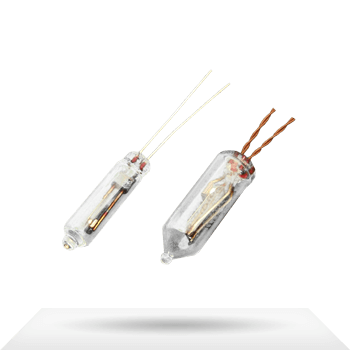

KLixon SB Serie Temperaturschalter
(E)SB Serie
Hermetisch versiegelt
  • Datenblatt
  • 4A Bis 18A
  • 60°C bis 170°C
  • -
  • BEAB, IEC, UL, CSA

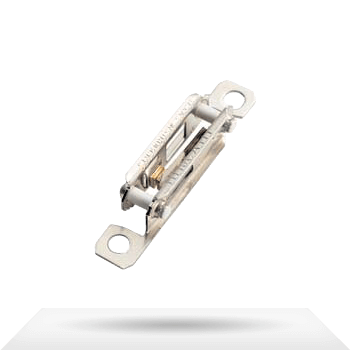

Klixon TH Serie
TH Serie
Kompakte Bauform
  • Datenblatt
  • 13A bis 30A
    250Vac
  • 45°C bis 170°C
  • Max: 30.000
  • UL, ENEC

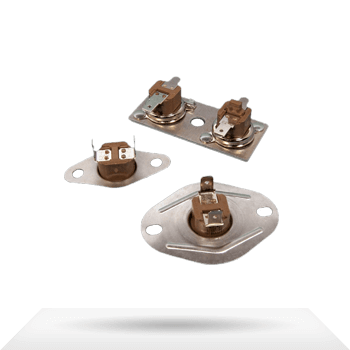

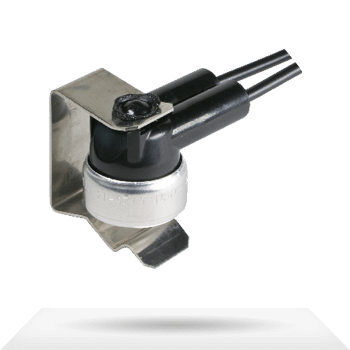

Klixon Temperaturschalter NT Serie
NT Serie
Sehr hoher Temperaturbereich
  • Datenblatt
  • 0A bis 25A
    Max: 30Vdc / 400Vac
  • -40°C bis 240°C
  • Max: 100.000
  • ISO9001: 2000

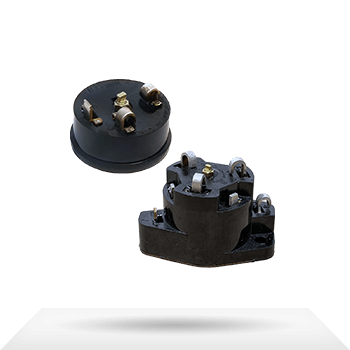

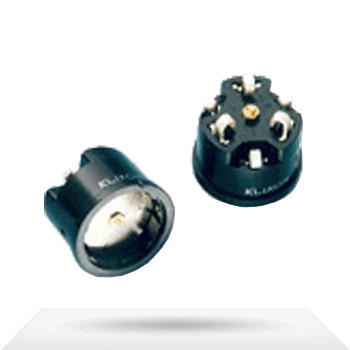

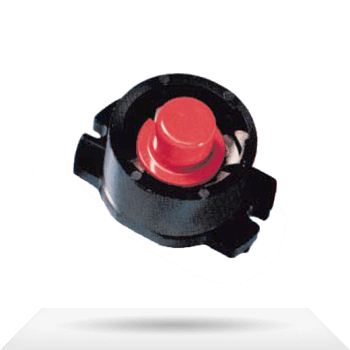

Phenolic Temperaturschalter
Phenolic Serie
Einzelphasen-Motorschutz
  • Datenblatt
  • 25-175A
    Max:240Vac
  • 45°C bis 150°C
  • ...
  • UL, CSA, VDE

BIMETALLSCHALTER sind selbst rückstellende (auslösende) Sicherungen zur Abschaltung von Stromkreisen bei einer Übertemperatur. Das wesentliche Element des Bimetallschalters ist der Verbund zweier Metalle mit unterschiedlichen Ausdehnungskoeffizienten. Diese reagieren auf Wärme durch elektrischen Strom oder Umgebungstemperatur und verbiegen sich bei erreichter maximaler Temperatur. Dadurch können die Kontakte geöffnet oder geschlossen werden.

Bimetallschalter arbeiten sehr genau, da die entstehende Wärme mit dem Quadrat des durchfließenden Stromes ansteigt. Einsatzgebiete sind zum einem die Überwachung der Stromwärme bei Elektromotoren als Motorschutzschalter bzw. Überstromschutzschalter. Zum anderen kommen thermische Bimetallschalter aber auch als Thermosicherungen für z.B. Kompressoren zum Einsatz. Hier kann durch die unterschiedlichsten Bauformen ein Geräteschutz gewährleistet und vorbeugend eine Gerätezerstörung vermieden werden.

Temperaturschalter-Anwendungsbereiche

Die Temperaturschalter von Klixon und Airpax finden Ihren Einsatz nicht nur als Motorschutzschalter von E-Motoren sondern darüber hinaus auch zum thermischen Schutz in weiteren zahlreichen Geräten oder Baugruppen wie z.B. Halbleiterplatinen, Transformatoren oder Toaster, Kaffeeautomaten, Kühl- und Gefrierschränken, Wasserkocher, Bügeleisen und E-Herden.
